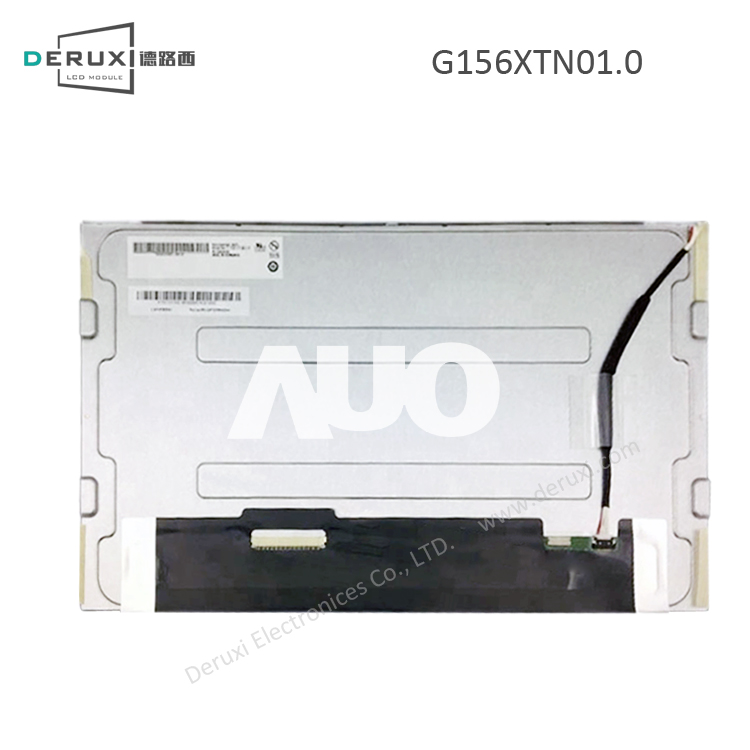

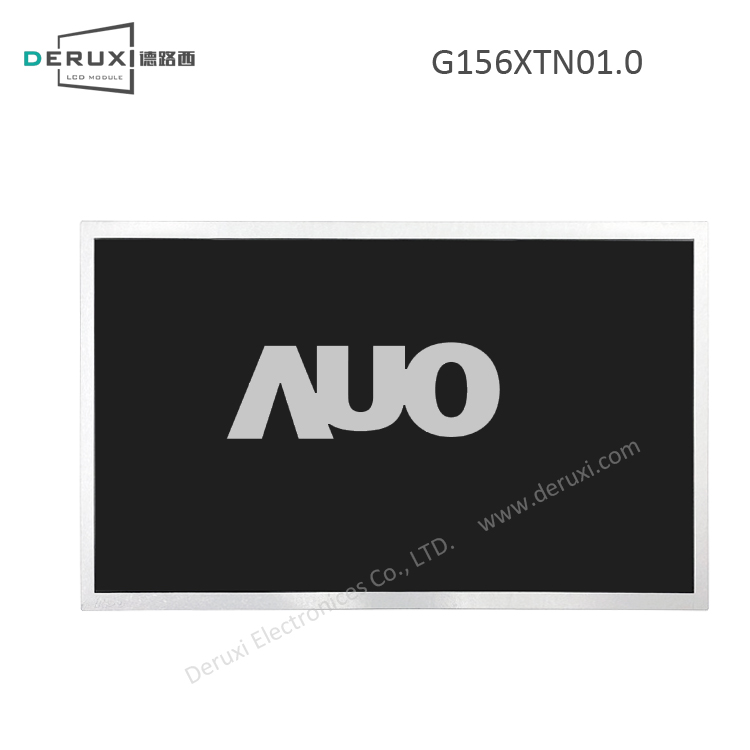

| 友达 AUO G156XTN01.0 参数详情 |
| 1、友达液晶模组G156XTN01.0光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
6 o'clock |
颜色数量 |
16.7M (6-bit + Hi-FRC) |
| 工作温度 |
-30 ~ 85 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
344.232(W)×193.536(H) mm |
外观尺寸 |
363.8(W)×215.9(H) mm |
| 像素间距 |
0.297×0.297 mm (H×V) [85PPI] |
外观厚度 |
9.1±0.5 mm |
| 宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
| 2、友达液晶模组G156XTN01.0信号详情 |
| 电流输入（IDD） |
0.20/0.24A (Typ./Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
0.66/0.79W (Typ./Max.) |
信号类型 |
LVDS (1 ch, 8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.0 mm |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
30 |
| 连接器品牌及型号 |
航空电子 FI-XB30SSL-HF15 |
| 3、友达液晶模组G156XTN01.0背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
- |
| 电流出入（IBL） |
0.40/0.48A (Typ./Max.) |
电压出入（VBL） |
12.0±1.2V |
| 功耗 |
4.77/5.72W (Typ./Max.) |
背光寿命 |
50K (Min.) Hours |
| 接口类型 |
端子 |
脚间距 |
1.25 mm |
| 接口数量 |
1 |
接口脚数(pin) |
5 |
| 连接器品牌及型号 |
恩得利 3808K-F05N-12R |
背光驱动 |
有 |
| 4、友达液晶模组G156XTN01.0包装详情 |
| 模组净重(g) |
860g (Typ.) |
每箱数量(pcs) |
16 |
| 每箱净重(Kgs) |
13.76 |
每箱毛重(Kgs) |
15.3 Kgs |
| 外箱尺寸 |
450×375×319 mm (L×W×H) |
| *补充说明：以上G156XTN01.0资料仅供参考，如个别参数不准确，可以联系我们客服提供G156XTN01.0产品的规格资料，产品均以厂家PDF规格为准。 |
