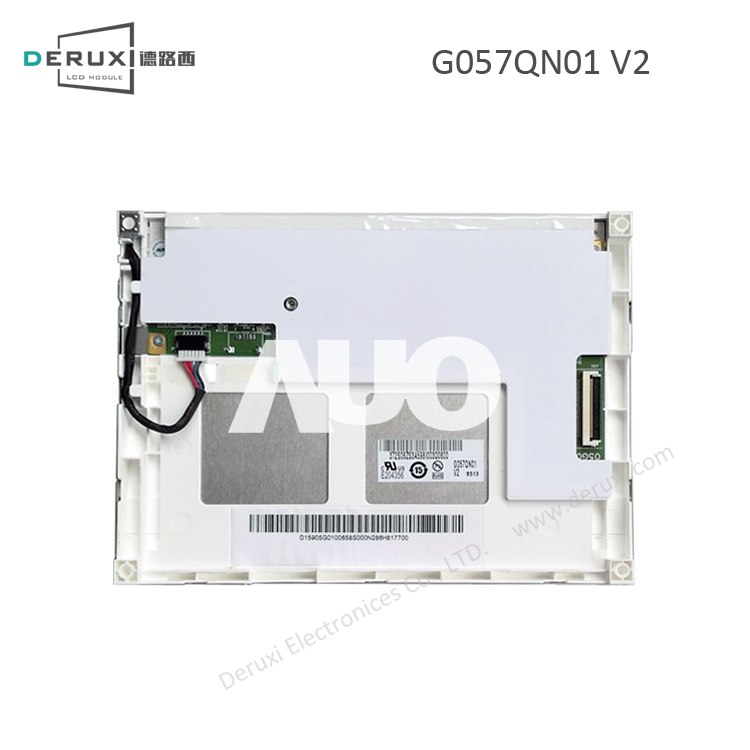

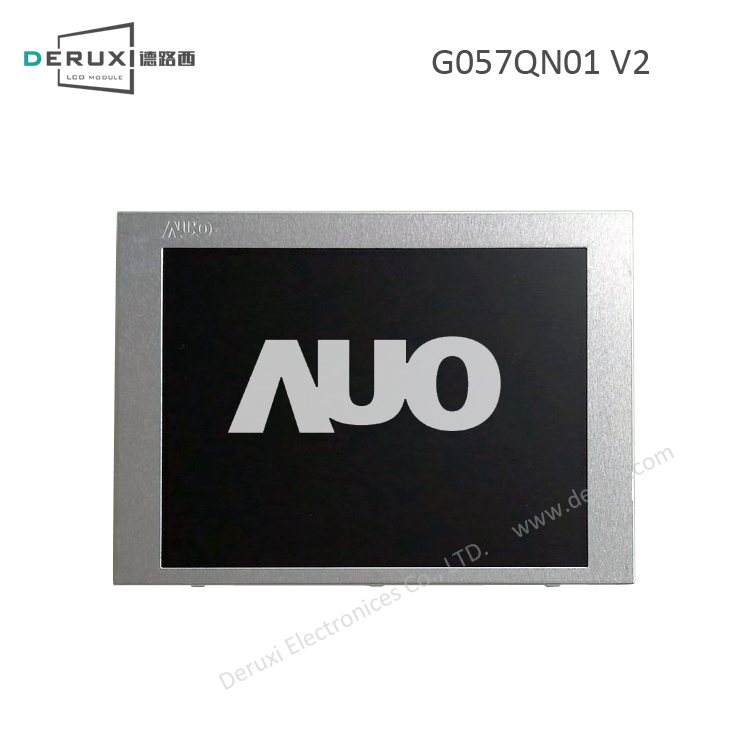

| 友达 AUO G057QN01 V2 参数详情 |
| 1、友达液晶模组G057QN01 V2光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
12 o'clock |
颜色数量 |
262K (6-bit) |
| 工作温度 |
-30 ~ 85 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
115.2(H) × 86.4(V) mm |
外观尺寸 |
144(H) × 104.6(V) mm |
| 点间距 |
0.135×0.135 (H×V) [188PPI] |
外观厚度 |
12.3/12.8 (Typ./Max.) mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、友达液晶模组G057QN01 V2信号详情 |
| 电流输入（IDD） |
115/130mA (Typ./Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
0.46/0.51W (Typ./Max.) |
信号类型 |
端子 |
| 接口类型 |
CMOS (1 ch, 6-bit) |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
33 |

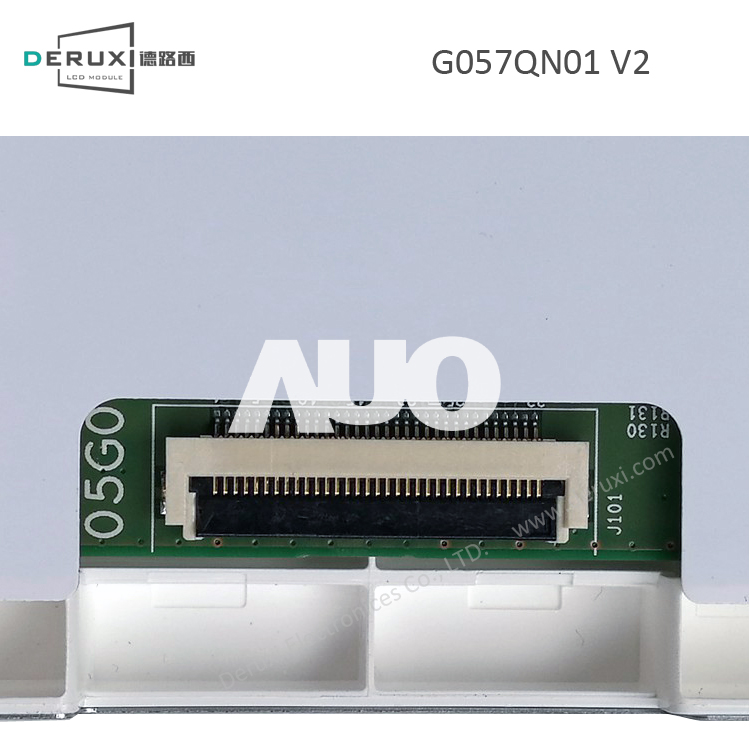

| 连接器品牌及型号 |
庆良 089H33-000100-G2-R |
| 3、友达液晶模组G057QN01 V2背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
8S5P |
| 电流出入（IBL） |
0.24/0.29A (Typ./Max.) |
电流出入（VBL） |
9.0/12.0/20.0V (Min./Typ./Max.) |
| 功耗 |
2.88/3.48W (Typ./Max.) |
背光寿命 |
50K (Min.) 小时 |
| 接口类型 |
端口 |
接口脚间距 |
1.0 |
| 接口数量 |
1 |
接口脚数(pin) |
6 |
| 连接器品牌及型号 |
日压端子 SM06B-SRKS-G-TB |
| 4、友达液晶模组G057QN01 V2包装详情 |
| 模组净重(g) |
150/165g (Typ./Max.) |
每箱数量(pcs) |
60 |
| 每箱净重(Kgs) |
9.0 |
每箱毛重(Kgs) |
12.95 |
| 外箱尺寸 |
520×340×250 mm (L×W×H) |
| *补充说明：以上G057QN01 V2资料仅供参考，如个别参数不准确，可以联系我们客服提供G057QN01 V2产品的规格资料，产品均以厂家PDF规格为准。 |
