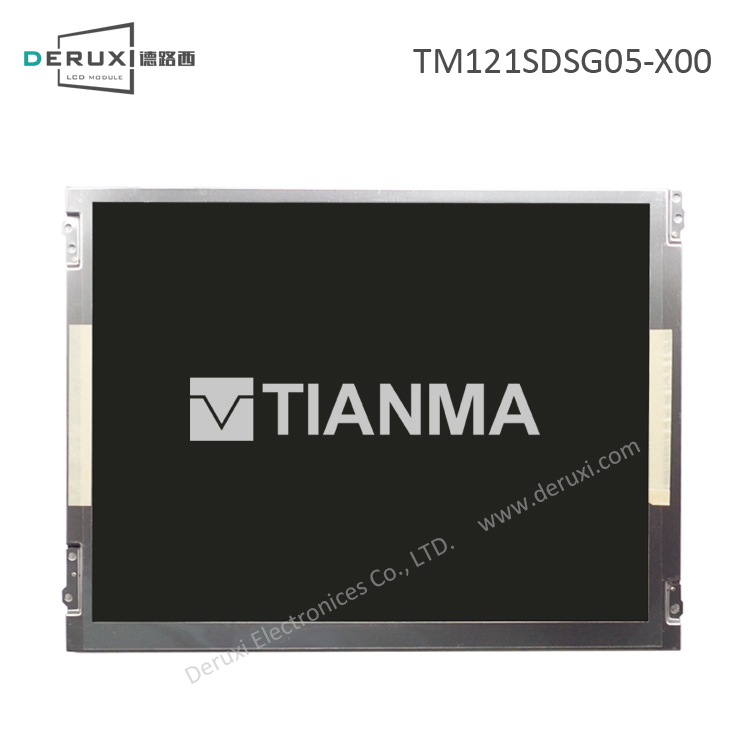

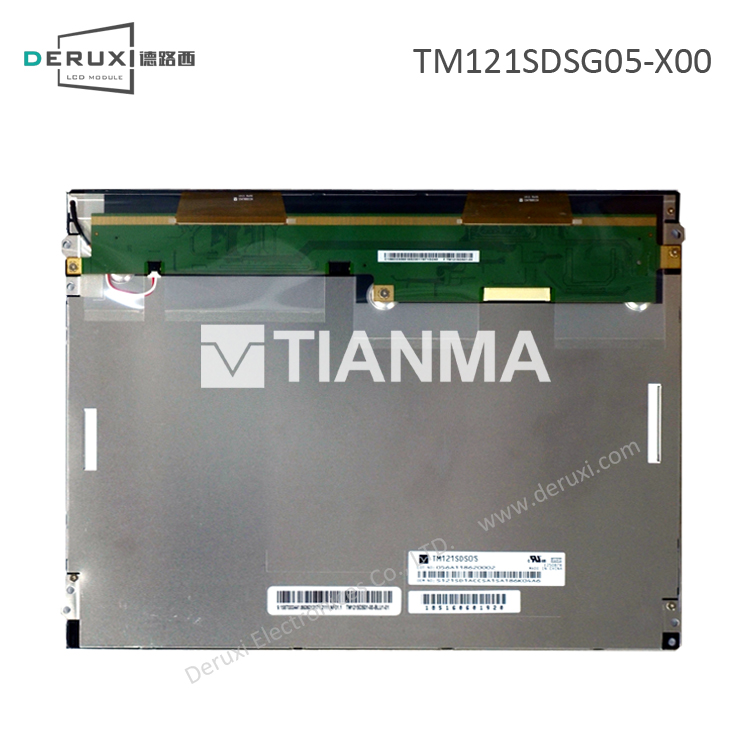

| 天马 TIANMA TM121SDSG05-X00 参数详情 |
| 1、天马液晶模组TM121SDSG05-X00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
- |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
246×184.5 mm |
外观尺寸 |
279×209 mm |
| 像素间距 |
0.3075×0.3075 mm [82PPI] |
外观厚度 |
5.73/9.0 (Typ./Max.) mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM121SDSG05-X00信号详情 |
| 电流输入（IDD） |
270/325mA (Typ./Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
891mW (Typ.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.25 mm |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
| 连接器品牌及型号 |
信盛精工 MSB240420HE |
| 3、天马液晶模组TM121SDSG05-X00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
- |
| 电流出入（IBL） |
480/660mA (Typ./Max.) |
电压出入（VBL） |
12.0V (Typ.) |
| 功耗 |
5.76W (Typ.) |
背光寿命 |
30K (Min.)小时 |
| 接口类型 |
端子 |
脚间距 |
1.25 mm |
| 接口数量 |
1 |
接口脚数(pin) |
5 |
| 连接器品牌及型号 |
信盛精工 MSB24038P5 |
背光驱动 |
有 |
| 4、天马液晶模组TM121SDSG05-X00包装详情 |
| 模组净重(g) |
540g (Typ.) |
每箱数量(pcs) |
- |
| 每箱净重(Kgs) |
- |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
- |
| *补充说明：以上TM121SDSG05-X00资料仅供参考，如个别参数不准确，可以联系我们客服提供TM121SDSG05-X00产品的规格资料，产品均以厂家PDF规格为准。 |
