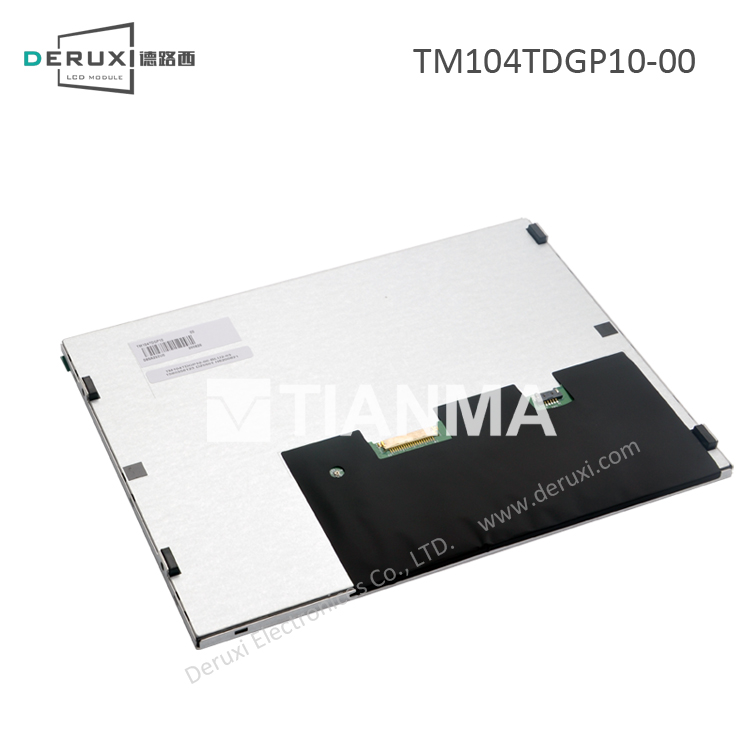

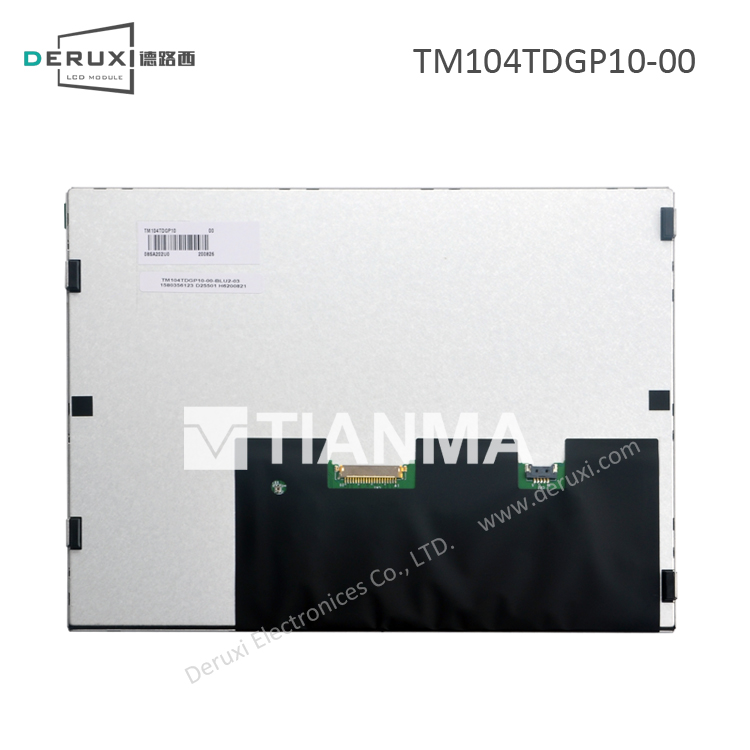

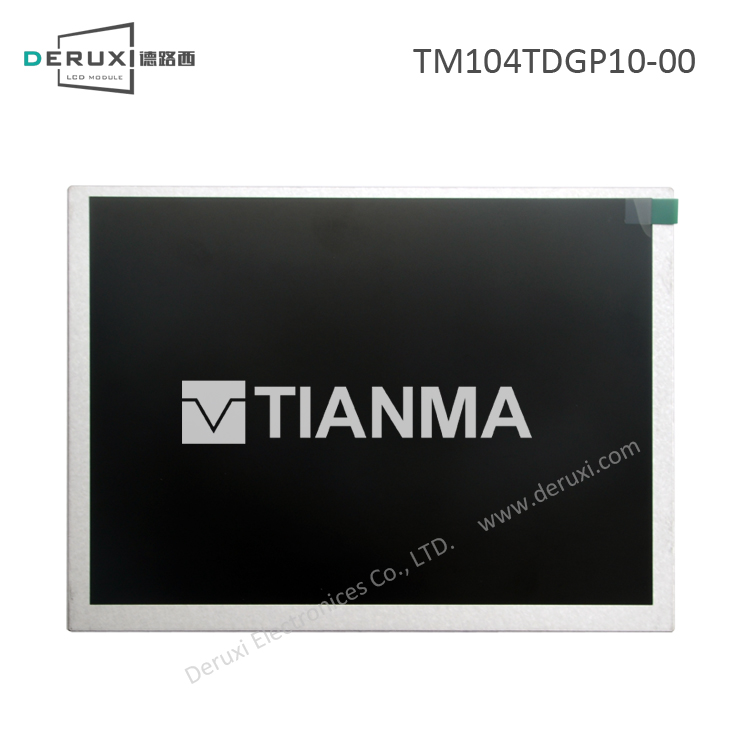

| 天马 TIANMA TM104TDGP10-00 参数详情 |
| 1、天马液晶模组TM104TDGP10-00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
SFT，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
262K/16.7M (6-bit / 8-bit) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
210.432(H) × 157.824(V) mm |
外观尺寸 |
230(H) × 175.8(V) mm |
| 像素间距 |
0.2055×0.2055 (H×V) [123PPI] |
外观厚度 |
5.7/9.06 |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM104TDGP10-00信号详情 |
| 电流输入（IDD） |
430mA (Typ.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
1.42W (Typ.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.0 mm |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
| 连接器品牌及型号 |
庆良 107A20-0021RA-G3-R |
| 3、天马液晶模组TM104TDGP10-00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
8S4P |
| 电流出入（IBL） |
0.33A (Typ.) |
电压出入（VBL） |
12±1.0V |
| 功耗 |
3.96W (Typ.) |
背光寿命 |
30K (Min.) Hours |
| 接口类型 |
端子 |
脚间距 |
1.25 mm |
| 接口数量 |
1 |
接口脚数(pin) |
5 |
| 连接器品牌及型号 |
恩得利 3808K-F05N-03R |
背光驱动 |
有 |
| 4、天马液晶模组TM104TDGP10-00包装详情 |
| 模组净重(g) |
360g |
每箱数量(pcs) |
18 |
| 每箱净重(Kgs) |
6.48 |
每箱毛重(Kgs) |
12.75±0.64 Kgs |
| 外箱尺寸 |
544×365×250 mm (L×W×H) |
| *补充说明：以上TM104TDGP10-00资料仅供参考，如个别参数不准确，可以联系我们客服提供TM104TDGP10-00产品的规格资料，产品均以厂家PDF规格为准。 |
