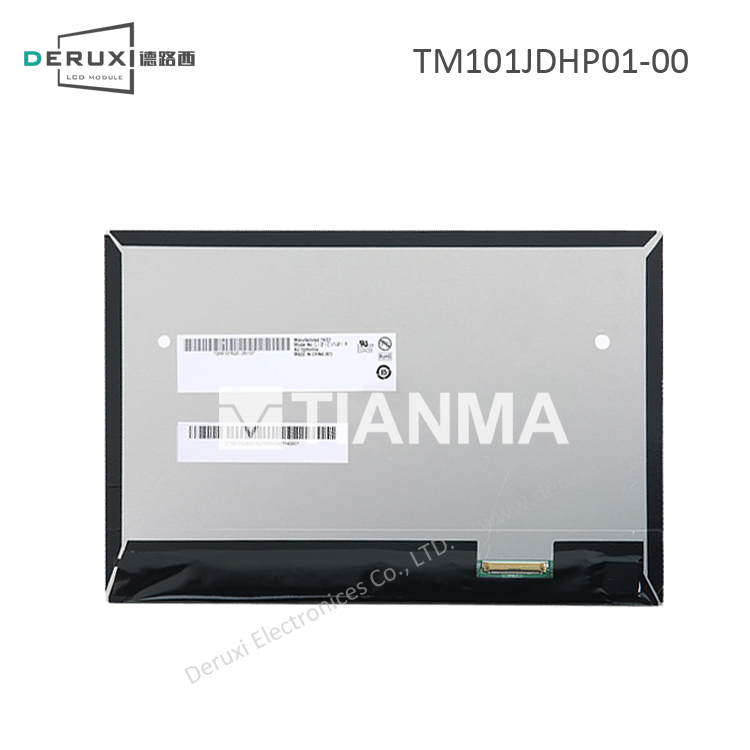

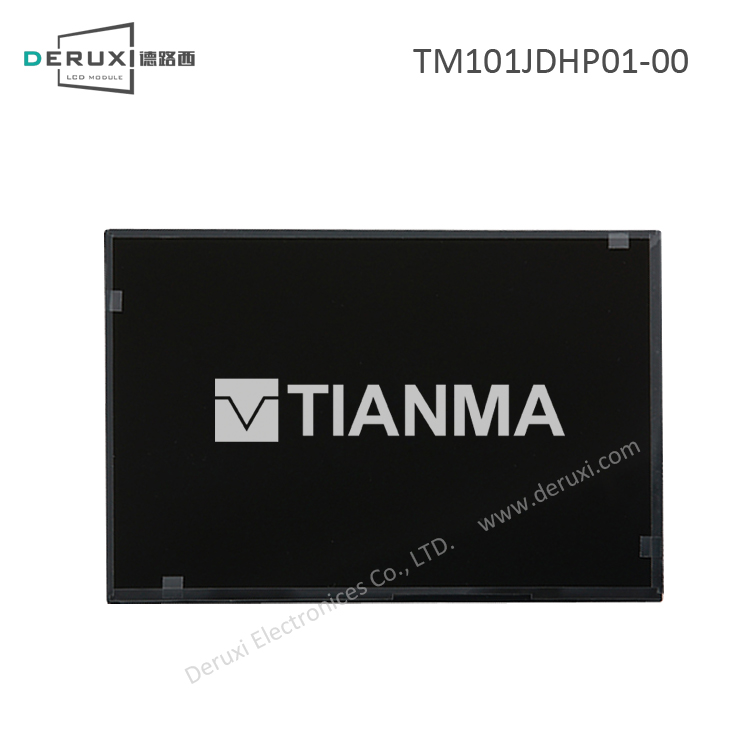

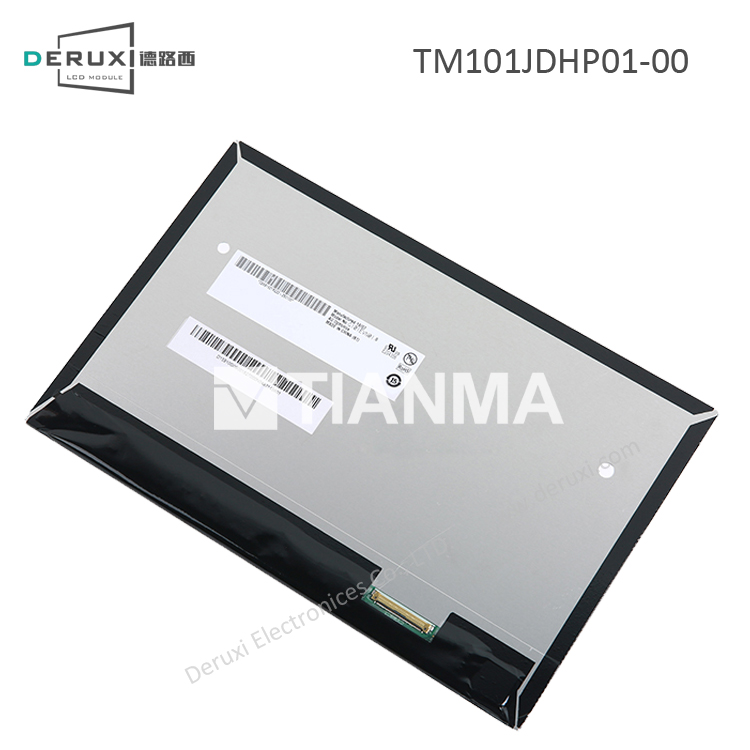

| 天马 TIANMA TM101JDHP01-00 参数详情 |
| 1、天马液晶模组TM101JDHP01-00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
SFT，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (8-bit) |
| 工作温度 |
-10 ~ 50 °C |
储存温度 |
-20 ~ 60 °C |
| 显示区域 |
216.96×135.6 mm |
外观尺寸 |
229.46×149.1 mm |
| 像素间距 |
0.1695×0.1695 mm [149PPI] |
外观厚度 |
2.55/4.6 (Typ./Max.) mm |
| 宽高比 |
16:10 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM101JDHP01-00信号详情 |
| 电流输入（IDD） |
54.1/47.6/0.66/0.66mA (Typ.)(IDD/AIDD/IGH/IGL) |
电压输入（VCC） |
3.3/11.0/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) |
| 功耗 |
- |
信号类型 |
LVDS (1 ch, 8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
40 |
| 连接器品牌及型号 |
昆旺 F62240-H1210A |
| 3、天马液晶模组TM101JDHP01-00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S11P |
| 电流出入（IBL） |
220/330mA (Typ./Max.) |
电压出入（VBL） |
9.0/9.6/10.8V (Min./Typ./Max.) |
| 功耗 |
2.112W (Typ.) |
背光寿命 |
30K (Typ.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、天马液晶模组TM101JDHP01-00包装详情 |
| 模组净重(g) |
180 |
每箱数量(pcs) |
36 |
| 每箱净重(Kgs) |
6.48 |
每箱毛重(Kgs) |
12.6 Kgs |
| 外箱尺寸 |
544×365×250 mm (L×W×H) |
| *补充说明：以上TM101JDHP01-00资料仅供参考，如个别参数不准确，可以联系我们客服提供TM101JDHP01-00产品的规格资料，产品均以厂家PDF规格为准。 |
