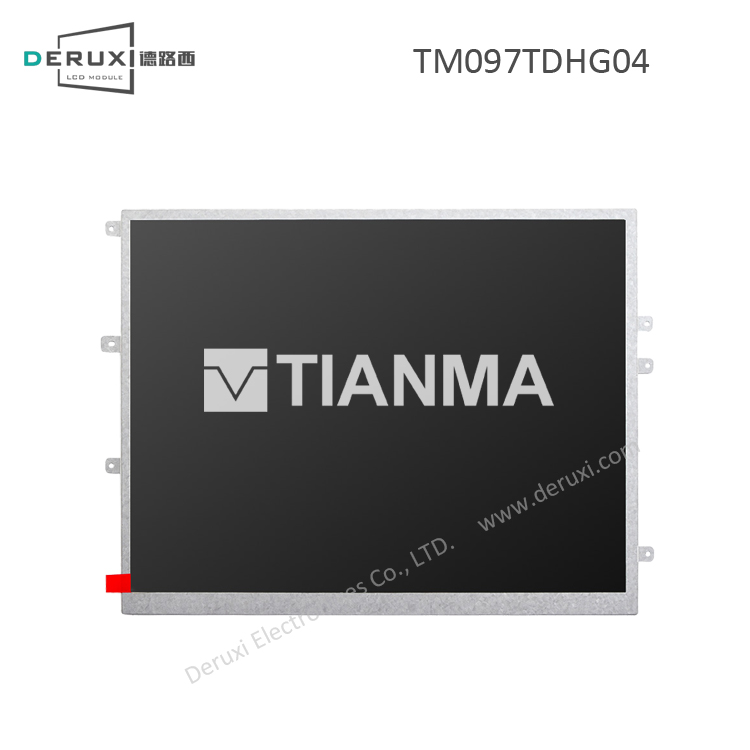

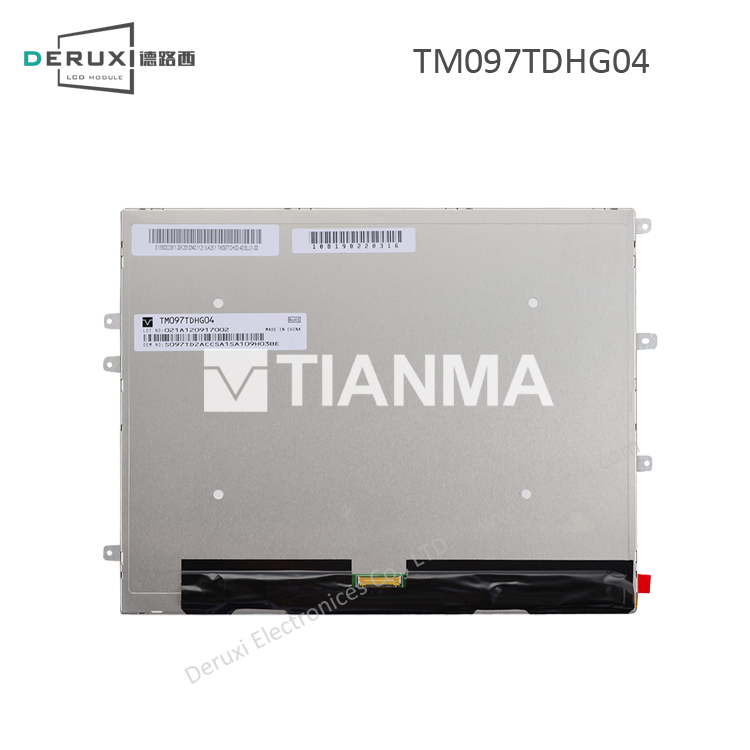

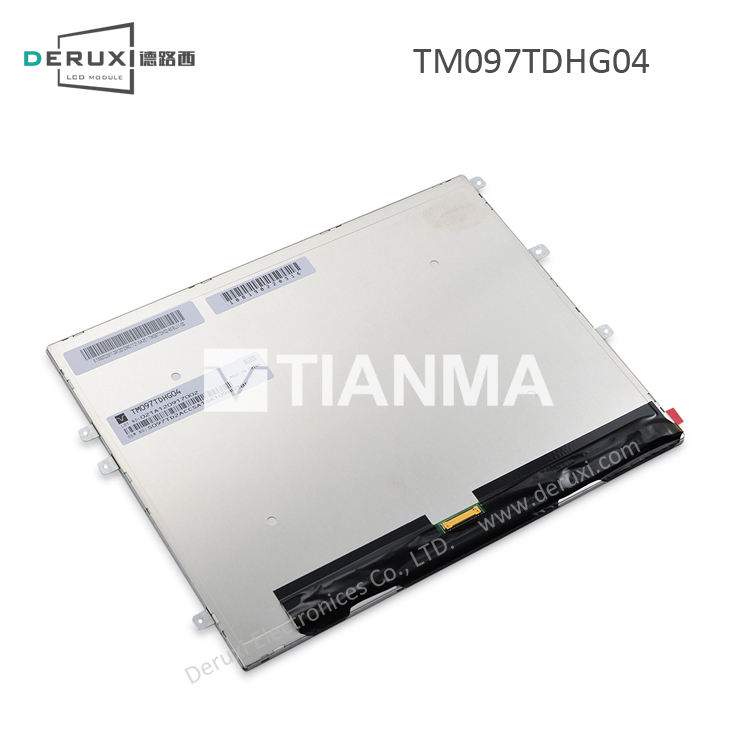

| 天马 TIANMA TM097TDHG04 参数详情 |
| 1、天马液晶模组TM097TDHG04光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
12 o'clock |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Dithering) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
196.608(W)×147.456(H) mm |
外观尺寸 |
210.2(W)×166.3(H) mm |
| 像素间距 |
0.192×0.192 mm [132PPI] |
外观厚度 |
3.28/5.85 (Typ./Max.) mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM097TDHG04信号详情 |
| 电流输入（IDD） |
271mA (Typ.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
894.3mW (Typ.) |
信号类型 |
LVDS (1 ch, 6-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.4 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
30 |
| 连接器品牌及型号 |
I-PEX 20474-030E-11 |
| 3、天马液晶模组TM097TDHG04背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
6S6P |
| 电流出入（IBL） |
20mA (Typ.) |
电压出入（VBL） |
19.2V (Typ.) |
| 功耗 |
2.304W (Typ.) |
背光寿命 |
30K (Typ.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、天马液晶模组TM097TDHG04包装详情 |
| 模组净重(g) |
200g (Typ.) |
每箱数量(pcs) |
60 |
| 每箱净重(Kgs) |
12.00 |
每箱毛重(Kgs) |
19.27 Kgs |
| 外箱尺寸 |
565×483×312 mm (L×W×H) |
| *补充说明：以上TM097TDHG04资料仅供参考，如个别参数不准确，可以联系我们客服提供TM097TDHG04产品的规格资料，产品均以厂家PDF规格为准。 |
