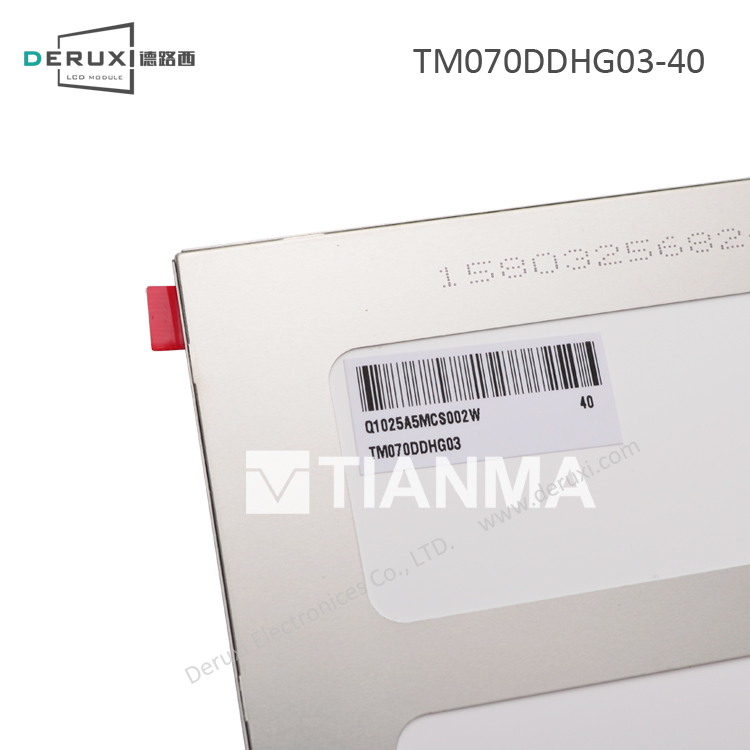

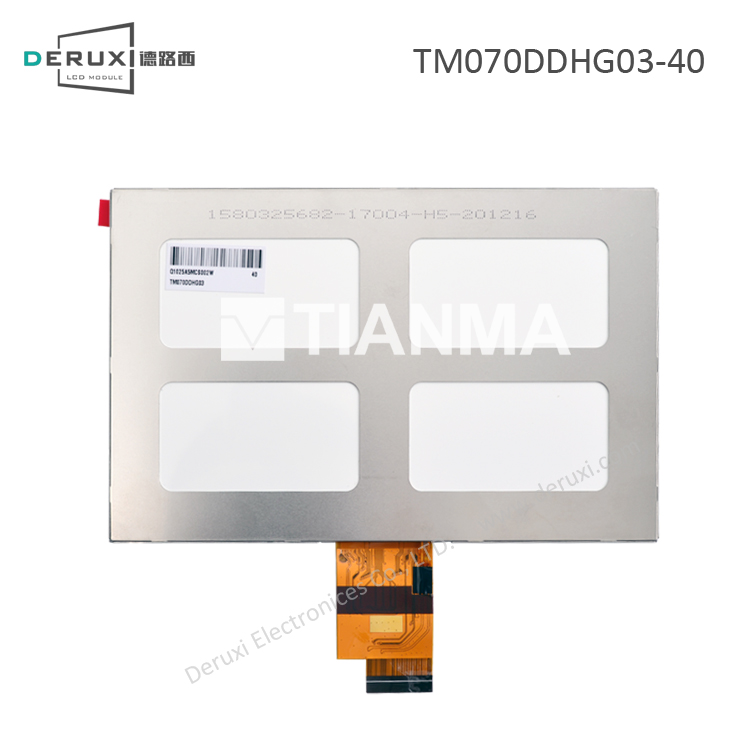

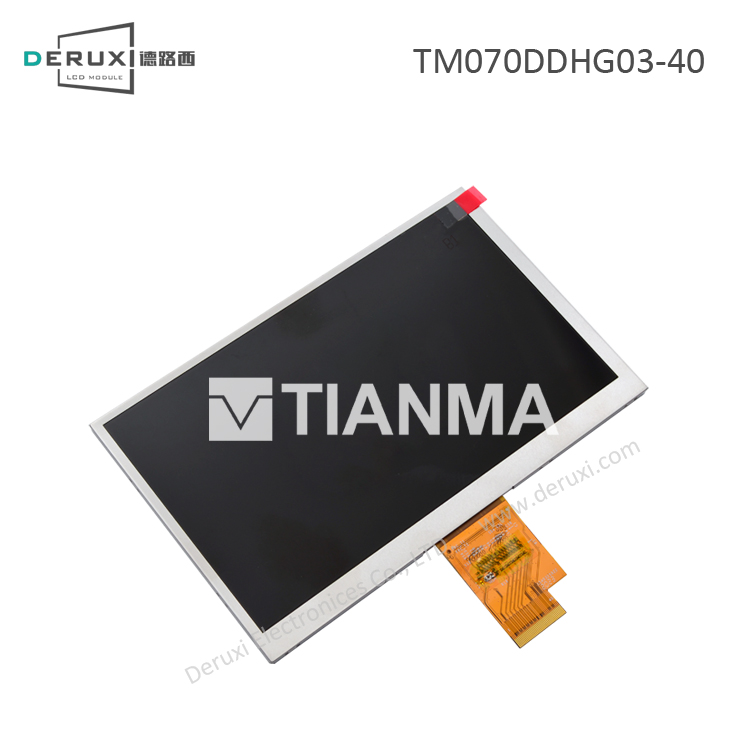

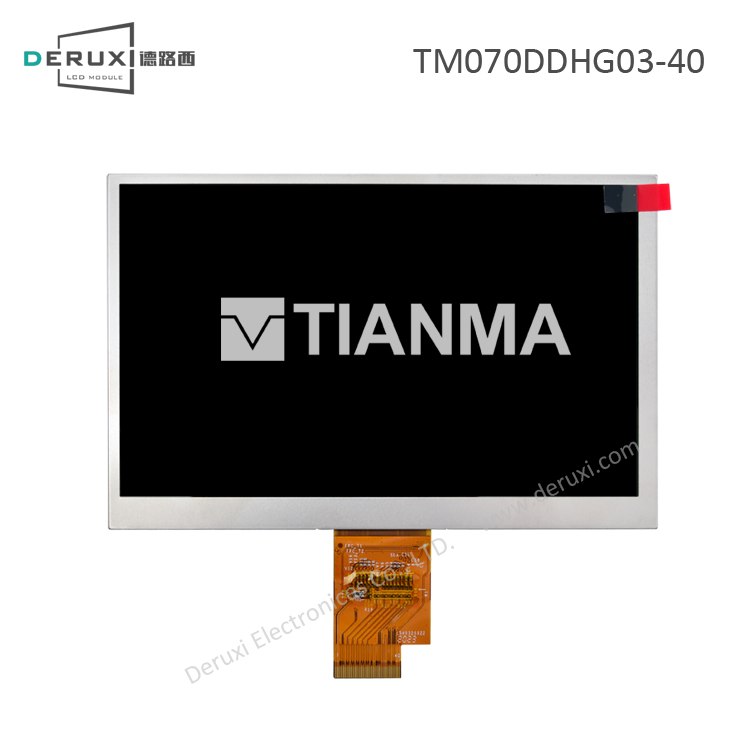

| 天马 TIANMA TM070DDHG03-40 参数详情 |
| 1、天马液晶模组TM070DDHG03-40光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
12 o'clock |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
153.6(W)×90(H) mm |
外观尺寸 |
165.75(W)×105.39(H) mm |
| 像素间距 |
0.150×0.150 mm [169PPI] |
外观厚度 |
3.4±0.3 mm |
| 宽高比 |
17:10 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM070DDHG03-40信号详情 |
| 电流输入（IDD） |
16/30/0.3/0.3mA (Typ.)(IDD/AIDD/IGH/IGL) |
电压输入（VCC） |
3.3/10.0/16.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL) |
| 功耗 |
388/600mW (Typ./Max.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
40 |
| 连接器品牌及型号 |
- |
| 3、天马液晶模组TM070DDHG03-40背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
7S6P |
| 电流出入（IBL） |
120mA (Typ.) |
电压出入（VBL） |
9.3V (Typ.) |
| 功耗 |
1.19W (Typ.) |
背光寿命 |
15K (Typ.)小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、天马液晶模组TM070DDHG03-40包装详情 |
| 模组净重(g) |
111.7g (Typ.) |
每箱数量(pcs) |
56 |
| 每箱净重(Kgs) |
6.25 |
每箱毛重(Kgs) |
9.80±5% |
| 外箱尺寸 |
530×430×274 mm (L×W×H) |
| *补充说明：以上TM070DDHG03-40资料仅供参考，如个别参数不准确，可以联系我们客服提供TM070DDHG03-40产品的规格资料，产品均以厂家PDF规格为准。 |
