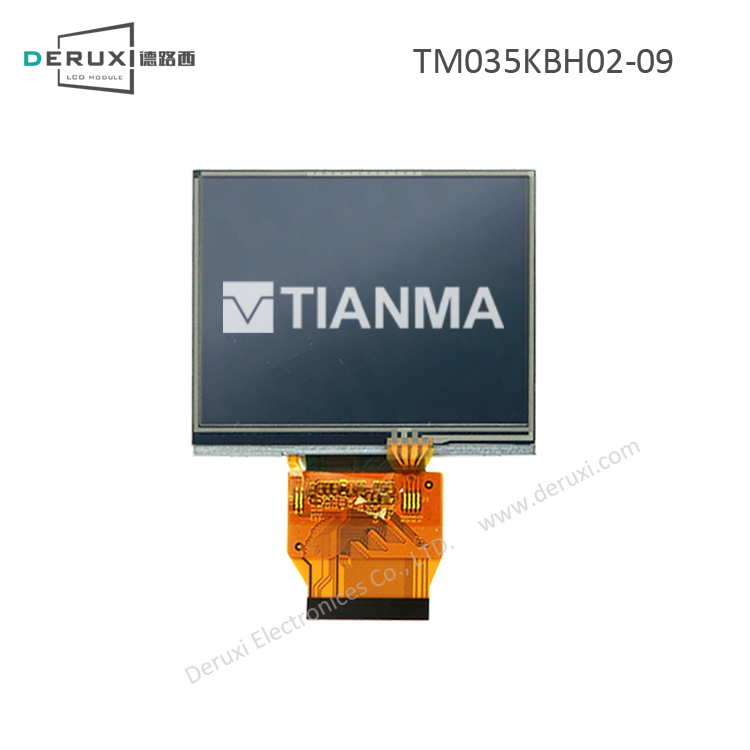

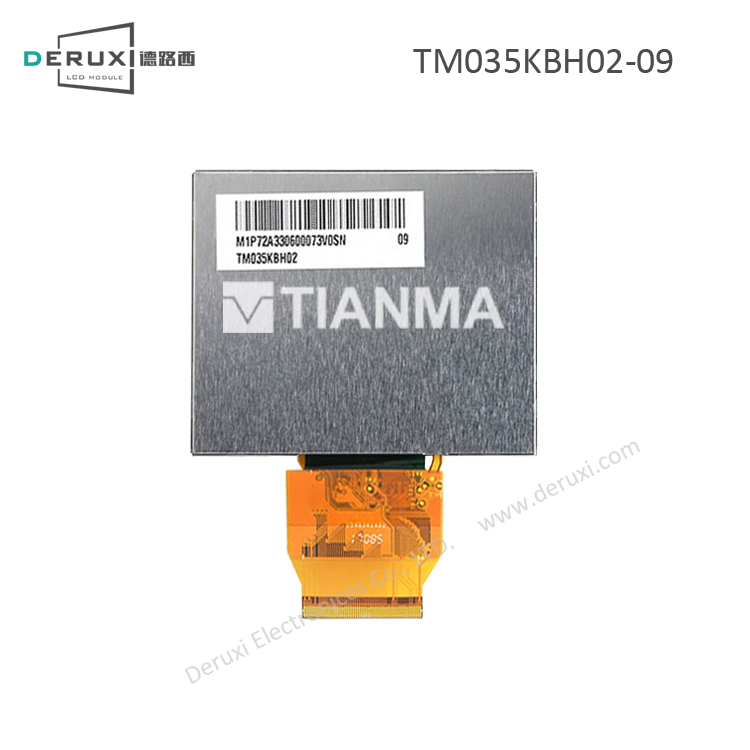

| 天马 TIANMA TM035KBH02-09 参数详情 |
| 1、天马液晶模组TM035KBH02-09光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
12 o'clock |
颜色数量 |
16.7M |
| 工作温度 |
-20 ~ 60 °C |
储存温度 |
-30 ~ 70 °C |
| 显示区域 |
70.08×52.56 mm |
外观尺寸 |
76.9×63.9 mm |
| 像素间距 |
0.219×0.219 mm [115PPI] |
外观厚度 |
4.0±0.2 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM035KBH02-09信号详情 |
| 电流输入（IDD） |
- |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
45/65mW (Typ./Max.) |
信号类型 |
Digital RGB (8/24-bit) + SPI, CCIR601/656 |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
54 |
| 连接器品牌及型号 |
- |
| 3、天马液晶模组TM035KBH02-09背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
6S1P |
| 电流出入（IBL） |
20/25mA (Typ./Max.) |
电压出入（VBL） |
16.8/19.2/21.6V (Min./Typ./Max.) |
| 功耗 |
384mW (Typ.) |
背光寿命 |
- |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、天马液晶模组TM035KBH02-09包装详情 |
| 模组净重(g) |
40 |
每箱数量(pcs) |
168 |
| 每箱净重(Kgs) |
6.72 |
每箱毛重(Kgs) |
10.62±0.53 |
| 外箱尺寸 |
530×350×250 mm (H×V) |
| *补充说明：以上TM035KBH02-09资料仅供参考，如个别参数不准确，可以联系我们客服提供TM035KBH02-09产品的规格资料，产品均以厂家PDF规格为准。 |
