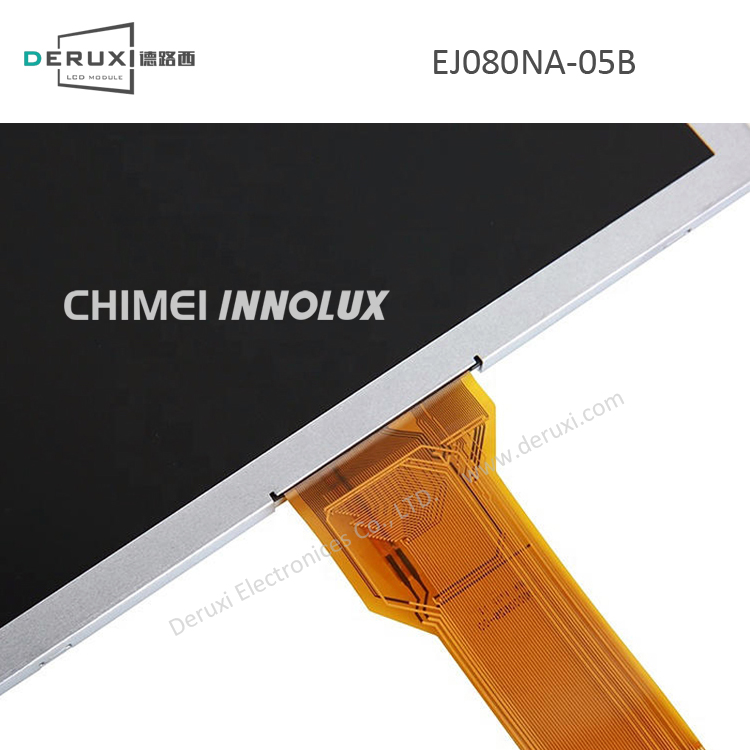

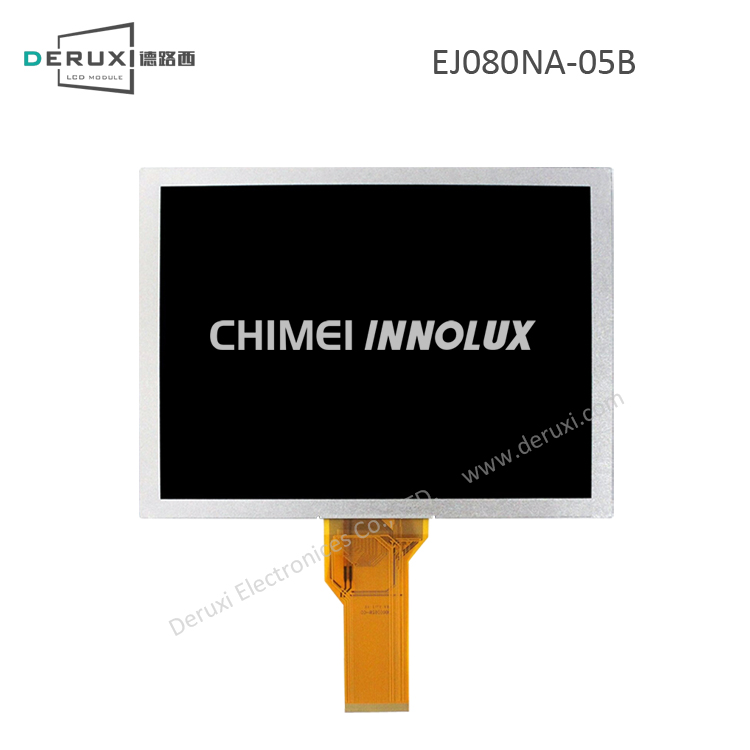

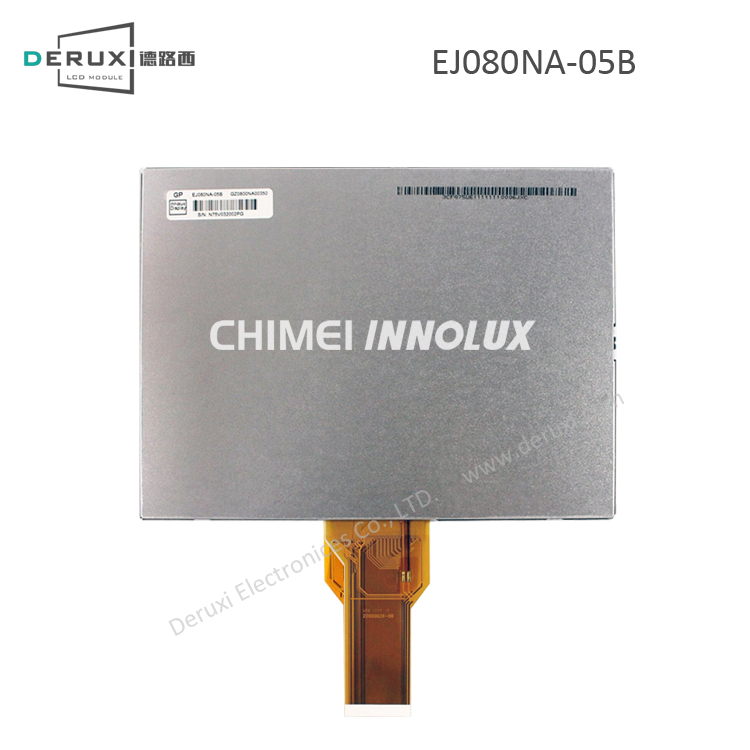

| 群创奇美 CHIMEI InnoLux EJ080NA-05B 参数详情 |
| 1、群创奇美液晶模组EJ080NA-05B光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
- |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
162(H) × 121.5(V) mm |
外观尺寸 |
183(H) × 141(V) mm |
| 像素间距 |
0.2025×0.2025 mm (H×V) [125PPI] |
外观厚度 |
5.6±0.3 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、群创奇美液晶模组EJ080NA-05B信号详情 |
| 电流输入（IDD） |
5.5/32.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
电压输入（VCC） |
3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 功耗 |
0.372W (Typ.) |
信号类型 |
Parallel RGB (1 ch, 6/8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
50 |
| 连接器品牌及型号 |
- |
| 3、群创奇美液晶模组EJ080NA-05B背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S9P |
| 电流出入（IBL） |
180±18mA |
电压出入（VBL） |
8.4/9.3/10.5V (Min./Typ./Max.) |
| 功耗 |
1.782W (Typ.) |
背光寿命 |
20K (Min.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
- |
| 4、群创奇美液晶模组EJ080NA-05B包装详情 |
| 模组净重(g) |
241g (Typ.) |
每箱数量(pcs) |
30 |
| 每箱净重(Kgs) |
7.23 |
每箱毛重(Kgs) |
9.967±5% |
| 外箱尺寸 |
530×367×260 mm (L×W×H) |
| *补充说明：以上EJ080NA-05B资料仅供参考，如个别参数不准确，可以联系我们客服提供EJ080NA-05B产品的规格资料，产品均以厂家PDF规格为准。 |
