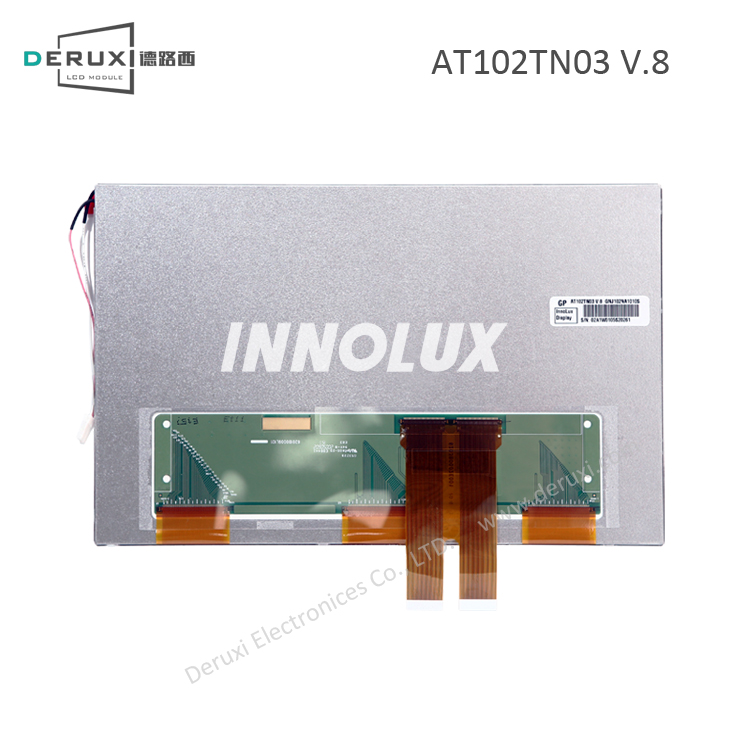

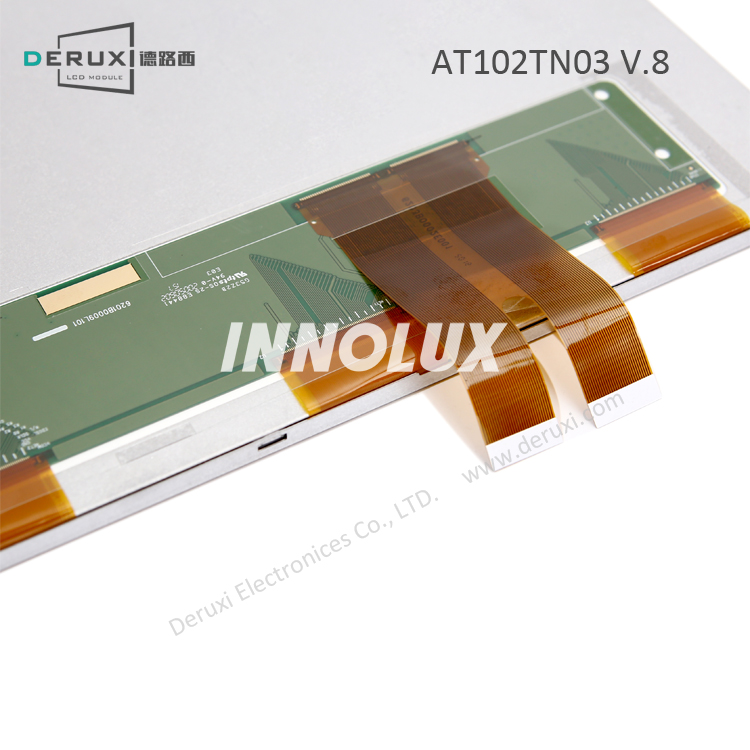

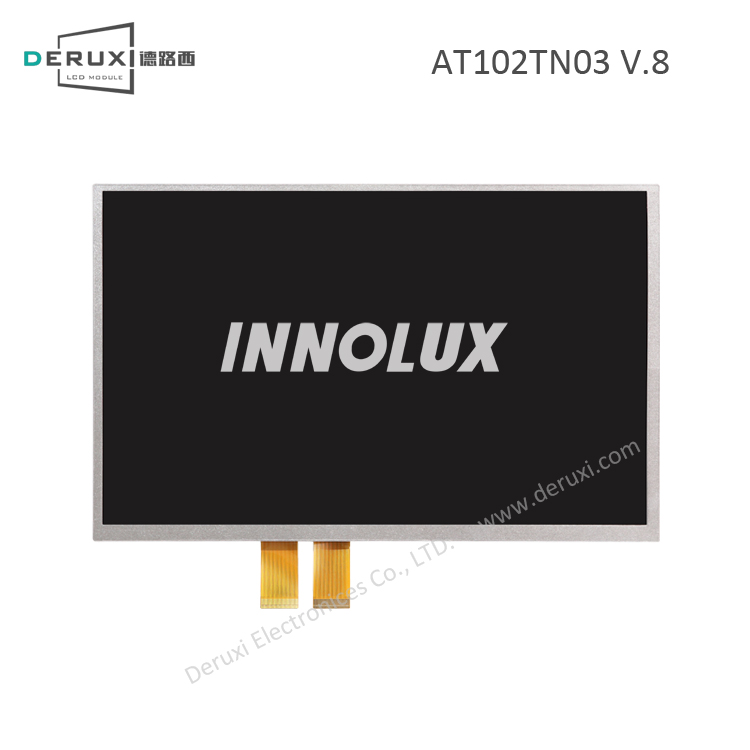

| 群创奇美 InnoLux AT102TN03 V.8 参数详情 |
| 1、群创奇美液晶模组AT102TN03 V.8光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
6 o'clock |
颜色数量 |
262K/16.2M (6-bit / 6-bit + Dithering) |
| 工作温度 |
-30 ~ 85 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
222(W)×132.48(H) mm |
外观尺寸 |
235(W)×145.8(H) mm |
| 像素间距 |
0.2775×0.2760 mm [91PPI] |
外观厚度 |
5.9±0.3 mm |
| 宽高比 |
15:9 (H:V) |
风景肖像 |
风景模式 |
| 2、群创奇美液晶模组AT102TN03 V.8信号详情 |
| 电流输入（IDD） |
4.0/25/0.3/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
电压输入（VCC） |
3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
| 功耗 |
250mW (Typ.) |
信号类型 |
TTL (1 ch, 6/8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
2 |
接口脚数(pin) |
30 |
| 连接器品牌及型号 |
- |
| 3、群创奇美液晶模组AT102TN03 V.8背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S10P |
| 电流出入（IBL） |
200±20mA |
电压出入（VBL） |
8.4/9.3/10.5V (Min./Typ./Max.) |
| 功耗 |
1.86W (Typ.) |
背光寿命 |
20K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
3.5mm |
| 接口数量 |
1 |
接口脚数(pin) |
2 |
| 连接器品牌及型号 |
日压端子 BHSR-02VS-1 |
背光驱动 |
- |
| 4、群创奇美液晶模组AT102TN03 V.8包装详情 |
| 模组净重(g) |
332g (Typ.) |
每箱数量(pcs) |
25 |
| 每箱净重(Kgs) |
8.30 |
每箱毛重(Kgs) |
10.96±0.55 |
| 外箱尺寸 |
530×355×255 mm (L×W×H) |
| *补充说明：以上AT102TN03 V.8资料仅供参考，如个别参数不准确，可以联系我们客服提供AT102TN03 V.8产品的规格资料，产品均以厂家PDF规格为准。 |
