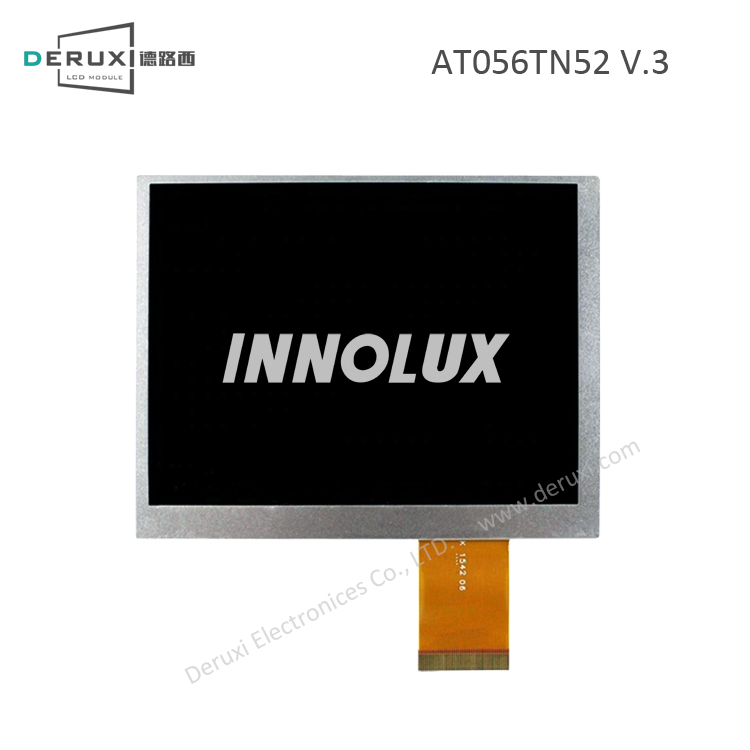

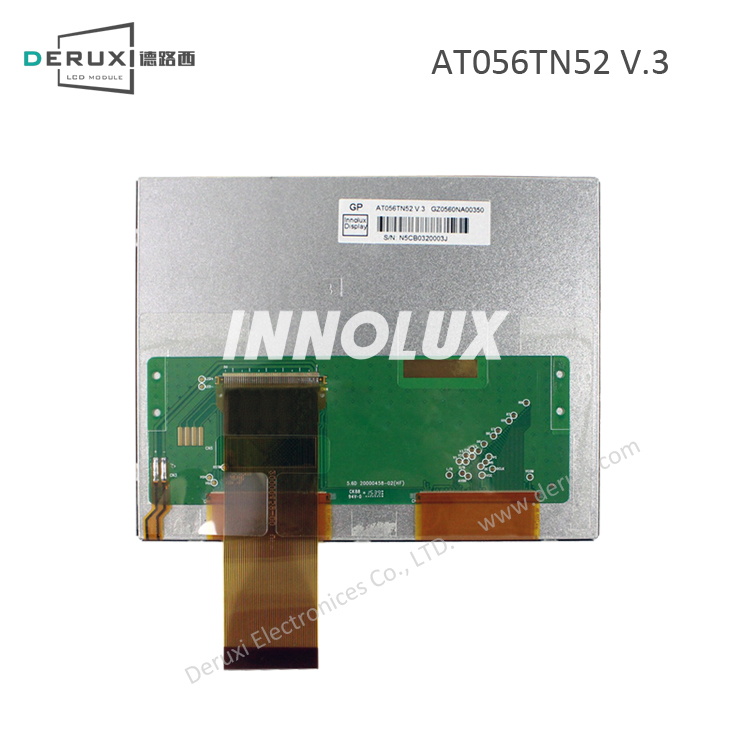

| 群创奇美 InnoLux AT056TN52 V.3 参数详情 |
| 1、群创奇美液晶模组AT056TN52 V.3光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
6 o'clock |
颜色数量 |
16.7M (8-bit) |
| 工作温度 |
-20~70℃ |
储存温度 |
-30~80℃ |
| 显示区域 |
112.896(W)×84.672(H) mm |
外观尺寸 |
126.5(W)×100(H) mm |
| 像素间距 |
0.1764×0.1764 mm [143PPI] |
外观厚度 |
5.7±0.3 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、群创奇美液晶模组AT056TN52 V.3信号详情 |
| 电流输入（IDD） |
10/16/0.12/0.13mA (Typ.)(ICC/IDD/IGH/IGL) |
电压输入（VCC） |
3.3/5.0/15/-10V (Typ.)(VCC/AVDD/VGH/VGL) |
| 功耗 |
117mW (Typ.) |
信号类型 |
Parallel RGB (1 ch, 8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
50 |
| 连接器品牌及型号 |
- |
| 3、群创奇美液晶模组AT056TN52 V.3背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S5P |
| 电流出入（IBL） |
100±10mA |
电压出入（VBL） |
8.4/9.3/10.5V (Min./Typ./Max.) |
| 功耗 |
930mW (Typ.) |
背光寿命 |
20K (Min.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、群创奇美液晶模组AT056TN52 V.3包装详情 |
| 模组净重(g) |
127.5g (Typ.) |
每箱数量(pcs) |
60 |
| 每箱净重(Kgs) |
7.65 |
每箱毛重(Kgs) |
10.31±0.52 |
| 外箱尺寸 |
530×355×255 mm (L×W×H) |
| *补充说明：以上AT056TN52 V.3资料仅供参考，如个别参数不准确，可以联系我们客服提供AT056TN52 V.3产品的规格资料，产品均以厂家PDF规格为准。 |
