FPC柔性板的弯曲半径，关键因素在哪？
液晶显示屏的FPC柔性电路板的弯曲半径，关键因素在哪？带着问题，我们先来了解一下什么是TFT LCD液晶屏的FPC柔性板。柔性电路板（简称FPC）是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。它具有配线密度高、重量轻、厚度薄、弯折性好的特点。当FPC柔性线路板被弯曲时，芯线两侧的压力类型是不同的。弯曲面的内部是压力，外部是拉伸。所承受的应力的大小与FPC柔性线路板的厚度和弯曲半径有关。过大的压力会使FPC柔性线路板的层压、铜箔断裂等。因此，FPC柔性线路板的层压结构在设计时应合理安排，使两端中心线的弧形面尽量对称。同时，应根据不同的应用情况计算最小弯曲半径。

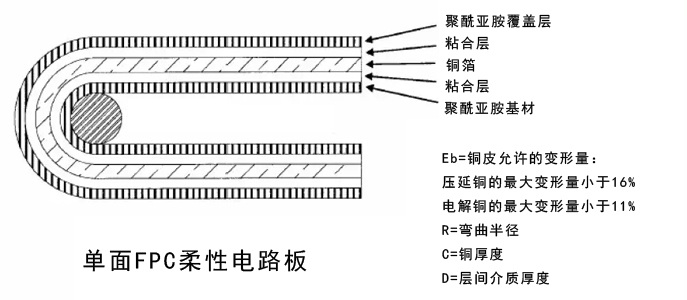

应用情况1. 单面柔性电路板的最小弯曲度如下图所示：
它的最小弯曲半径可以通过以下公式计算：R= (c/2) [(100-Eb) /Eb]-D 注解：R=最小弯曲半径，c=铜皮的厚度（单位m），D=覆盖膜的厚度（m），EB=铜皮的允许变形量（以百分比计算）。铜皮的变形随不同类型的铜而变化。
A、压延铜的最大变形量小于16%。
B、电解铜的最大变形量小于11%。
此外，在不同的使用场合，同一材料的铜变形量取值也是不同的。对于一次性的弯曲场合，采用的是断裂临界状态的极限值（对压延铜，该值为16%）。对于弯曲安装设计，使用IPC-MF-150规定的最小变形值（对于压延铜，该值为10%）。
动态灵活性：这种铜皮的应用场景是通过变形实现的。例如，IC卡中的磷铜弹片是IC卡插入后与芯片接触的部分。在插入的过程中，弹片会不断变形。这种应用场景就是柔性和动态的。
应用情况2：双面板
其中：R=最小弯曲半径（单位m），c=铜皮厚度（单位m），D=覆盖膜厚度（单位m），EB=铜皮变形量，以百分比衡量。
EB的值与上述值相同。
D=层间介质厚度，单位M。
通过以上分析，我们了解到，在不同的使用场合，铜变形量取值不同，应根据不同的应用情况计算FPC柔性线路板的最小弯曲半径。因此，决定FPC柔性板最小弯曲半径的关键因素，就在于铜变量的取值，和使用场合的选择。了解更多有关液晶显示模组的知识，欢迎咨询深圳德路西电子。
