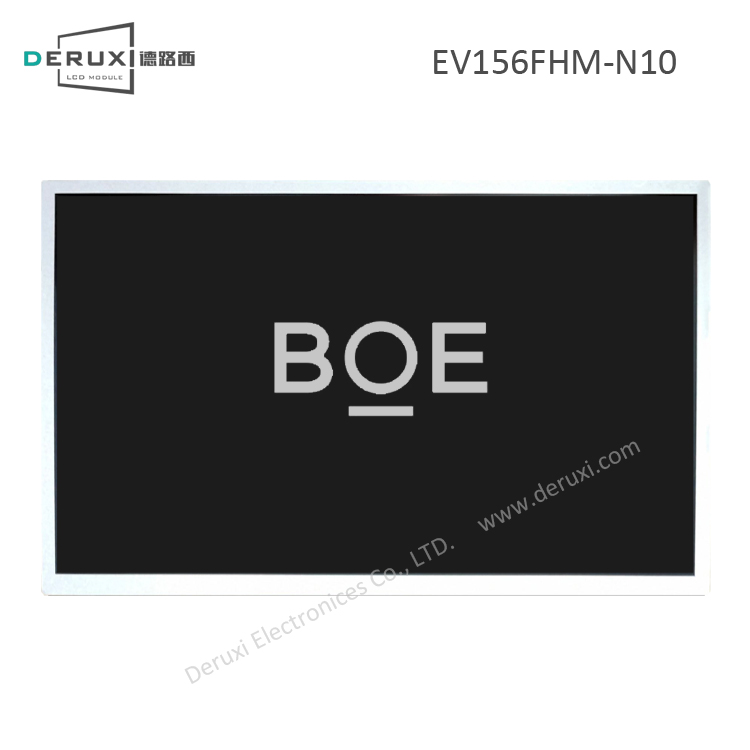

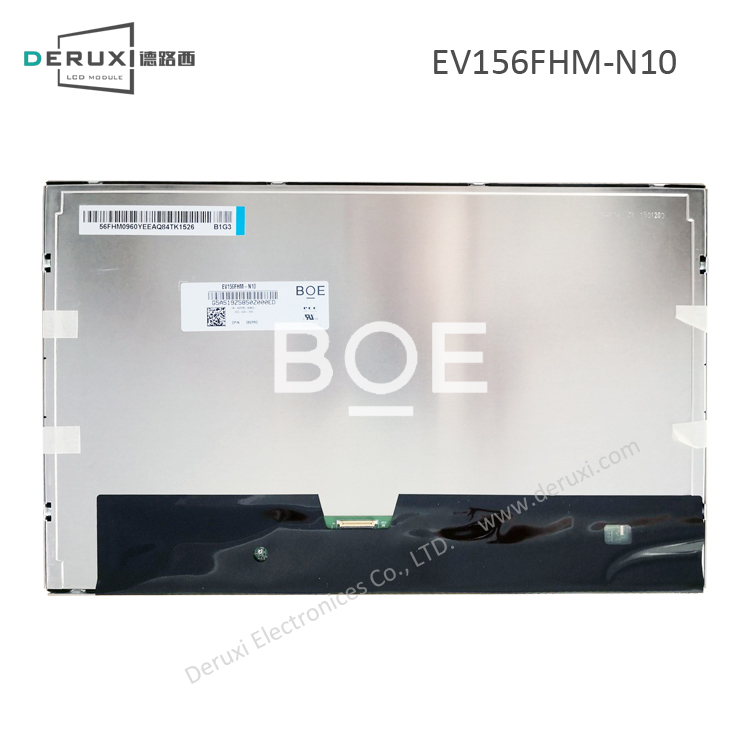

| 京东方 BOE EV156FHM-N10 参数详情 |
| 1、京东方液晶模组EV156FHM-N10光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
ADS，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (6-bit + Hi-FRC) |
| 工作温度 |
0~60℃ |
储存温度 |
-20~60℃ |
| 显示区域 |
344.16(H) × 193.59(V) mm |
外观尺寸 |
363.8(H) × 216(V) mm |
| 像素间距 |
0.17925×0.17925 (H×V) [141PPI] |
外观厚度 |
9.6±0.3 mm |
| 宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
| 2、京东方液晶模组EV156FHM-N10信号详情 |
| 电流输入（IDD） |
300mA (Typ.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
4.2W (Max.) |
信号类型 |
eDP (2 Lanes) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
30 |
| 连接器品牌及型号 |
信盛精工 MSAK24025P30 |
| 3、京东方液晶模组EV156FHM-N10背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
8S4P |
| 电流出入（IBL） |
- |
电压出入（VBL） |
12.0±1.2V |
| 功耗 |
8.8W (Max.) |
背光寿命 |
50K (Min.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
- |
| 4、京东方液晶模组EV156FHM-N10包装详情 |
| 模组净重(g) |
850g (Max.) |
每箱数量(pcs) |
15 |
| 每箱净重(Kgs) |
- |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
470×360×318 mm (L×W×H) |
| *补充说明：以上EV156FHM-N10资料仅供参考，如个别参数不准确，可以联系我们客服提供EV156FHM-N10产品的规格资料，产品均以厂家PDF规格为准。 |
