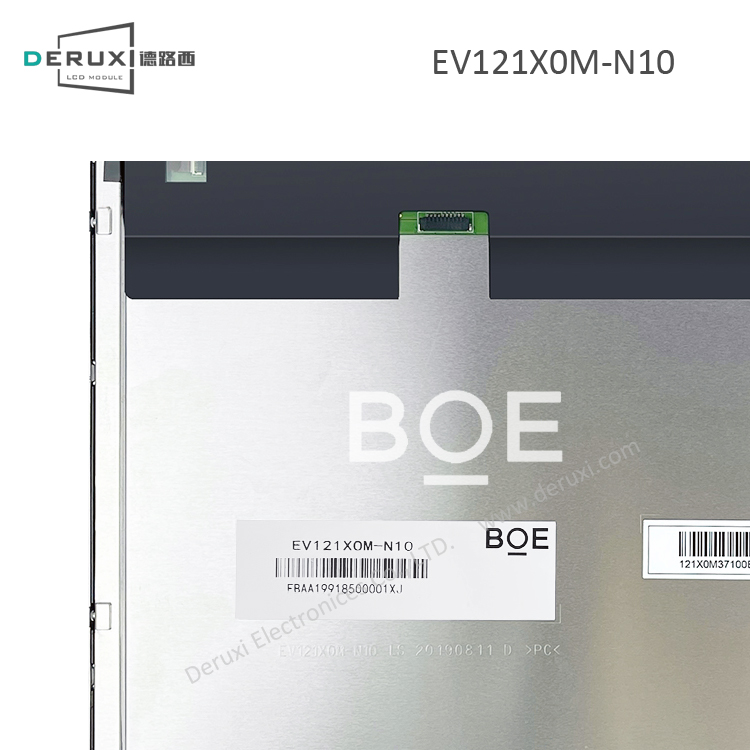

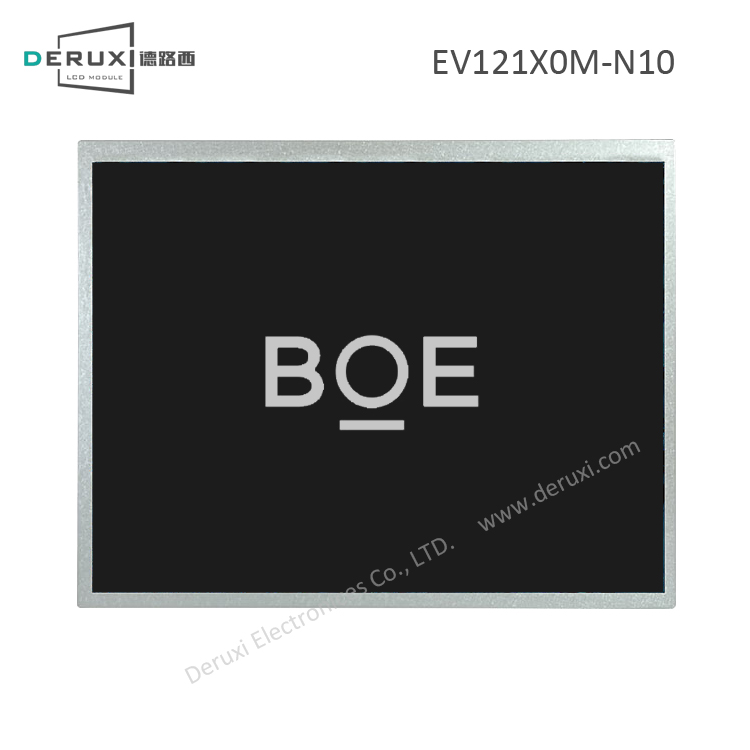

| 京东方 BOE EV121X0M-N10 参数详情 |
| 1、京东方液晶模组EV121X0M-N10光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
ADS，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (8-bit) |
| 推荐视角 |
-20~70℃ |
储存温度 |
-30~80℃ |
| 显示区域 |
261.12×163.2 mm |
外观尺寸 |
277.7×180.6 mm |
| 像素间距 |
0.204×0.204 mm [124PPI] |
外观厚度 |
6.2/9.2 (Typ./Max.) mm |
| 宽高比 |
16:10 (H:V) |
风景肖像 |
风景模式 |
| 2、京东方液晶模组EV121X0M-N10信号详情 |
| 电流输入（IDD） |
0.6A (Typ.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
2.1W (Typ.) |
信号类型 |
LVDS (1 ch, 8-bit) |

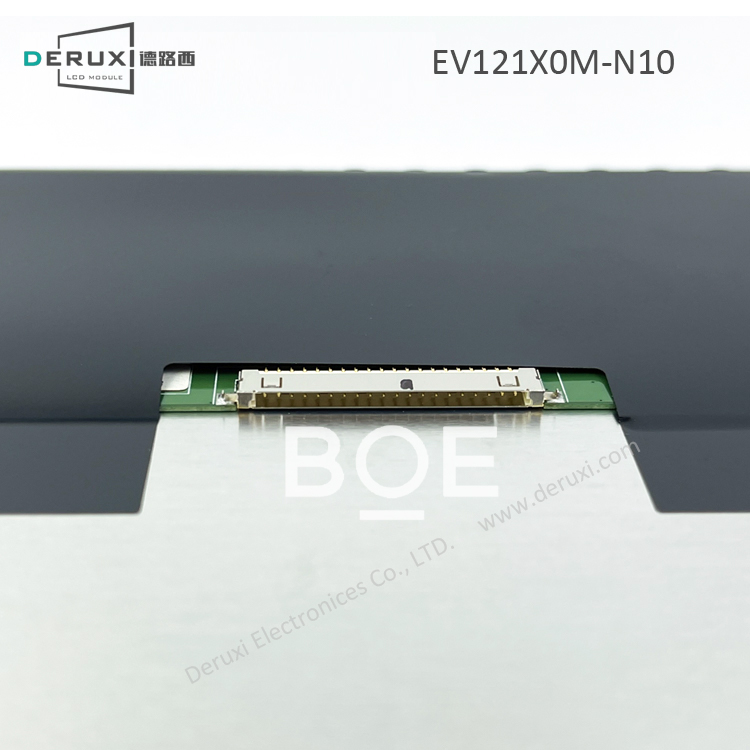

| 接口类型 |
端子 |
接口脚间距(mm) |
1.0 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
| 连接器品牌及型号 |
广濑电机 DF19G-20P-1H(54) |
| 3、京东方液晶模组EV121X0M-N10背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
6S4P |
| 电流出入（IBL） |
415mA (Typ.) |
电压出入（VBL） |
12.0V (Typ.) |
| 功耗 |
5W (Typ.) |
背光寿命 |
50K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
1.25 mm |
| 接口数量 |
1 |
接口脚数(pin) |
6 |
| 连接器品牌及型号 |
信盛精工 MSA24038P6 |
背光驱动 |
有 |
| 4、京东方液晶模组EV121X0M-N10包装详情 |
| 模组净重(g) |
556g (Typ.) |
每箱数量(pcs) |
18 |
| 每箱净重(Kgs) |
10 |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
545×380×270 mm (L×W×H) |
| *补充说明：以上EV121X0M-N10资料仅供参考，如个别参数不准确，可以联系我们客服提供EV121X0M-N10产品的规格资料，产品均以厂家PDF规格为准。 |
