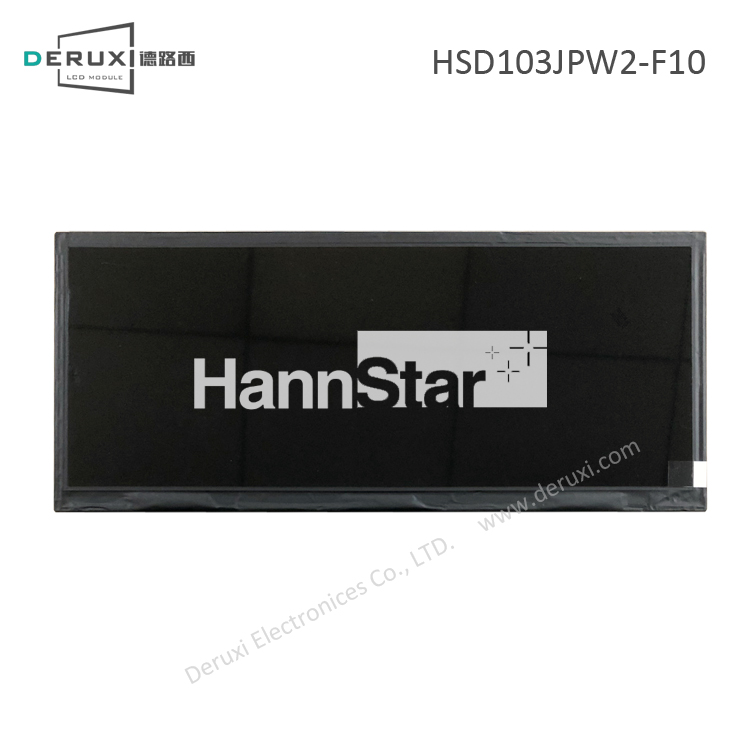

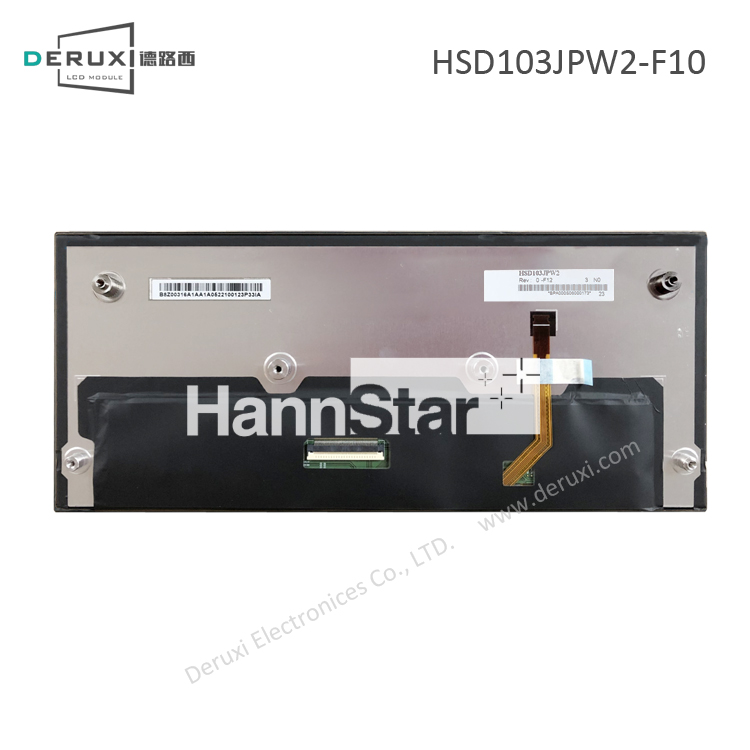

| 翰彩 HannStar HSD103JPW2-F10 参数详情 |
| 1、翰彩液晶模组HSD103JPW2-F10光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
IPS Pro，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (8-bit) |
| 工作温度 |
-40 ~ 85 °C |
储存温度 |
-40 ~ 90 °C |
| 显示区域 |
243.84(H) × 91.44(V) mm |
外观尺寸 |
259.8(H) × 111.1(V) mm |
| 像素间距 |
0.1269×0.1269 (H×V) [200PPI] |
外观厚度 |
7.55/15.3 (Typ./Max.) |
| 宽高比 |
8:3 (H:V) |
风景肖像 |
风景模式 |
| 2、翰彩液晶模组HSD103JPW2-F10信号详情 |
| 电流输入（IDD） |
600mA (Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
2.0W (Max.) |
信号类型 |
LVDS (2 ch, 8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
50 |
| 连接器品牌及型号 |
意力速 IMSA-12003S-50Y900 |
| 3、翰彩液晶模组HSD103JPW2-F10背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
9S3P |
| 电流出入（IBL） |
75mA (Typ.) |
电压出入（VBL） |
27.9/29.7V (Typ./Max.) |
| 功耗 |
4.61/4.9W (Typ./Max.) |
背光寿命 |
30K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
3.5 mm |
| 接口数量 |
1 |
接口脚数(pin) |
10 |
| 连接器品牌及型号 |
日压端子 BHSR-02VS-1 |
背光驱动 |
无 |
| 4、翰彩液晶模组HSD103JPW2-F10包装详情 |
| 模组净重(g) |
330g (Typ.) |
每箱数量(pcs) |
20 |
| 每箱净重(Kgs) |
6.6 |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
456×350×312 mm (L×W×H) |
| *补充说明：以上HSD103JPW2-F10资料仅供参考，如个别参数不准确，可以联系我们客服提供HSD103JPW2-F10产品的规格资料，产品均以厂家PDF规格为准。 |
