| 翰彩 HannStar HSD101PFW5-C00 参数详情 |
| 1、翰彩液晶模组HSD101PFW5-C00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
222.72(H) × 125.28(V) mm |
外观尺寸 |
235(H) × 143(V) mm |
| 像素间距 |
0.2175×0.2088 [117PPI] |
外观厚度 |
4.5/5.6 (Typ./Max.) mm |
| 宽高比 |
16:9( HxV) |
风景肖像 |
风景模式 |
| 2、翰彩液晶模组HSD101PFW5-C00信号详情 |
| 电流输入（IDD） |
- |
电压输入（VCC） |
3.3/8.9/15.0/-7.0V (Typ.)(VDD/AVDD/VGH/VHL) |
| 功耗 |
- |
信号类型 |
LVDS (1 ch, 6/8-bit) |

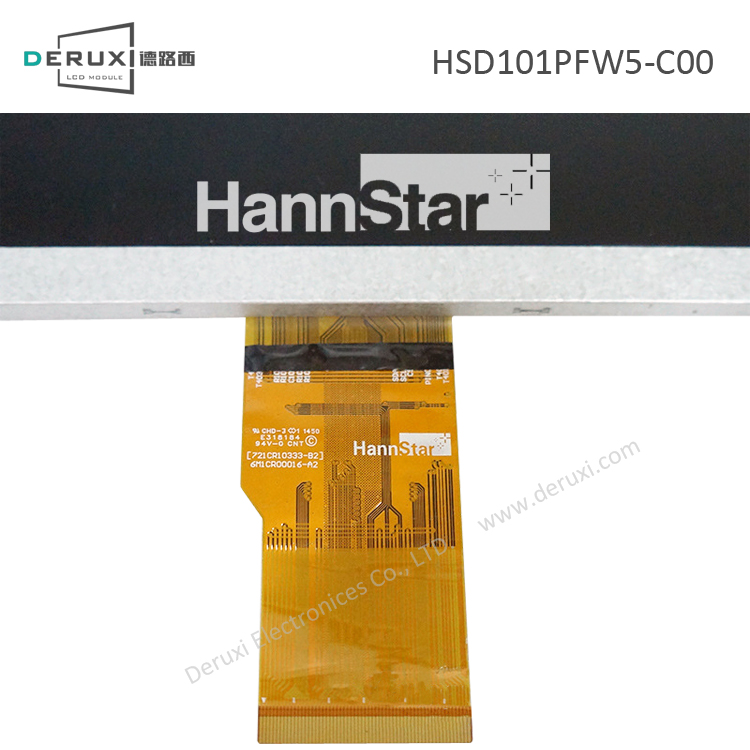

| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
60 |
| 连接器品牌及型号 |
- |
| 3、翰彩液晶模组HSD101PFW5-C00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
6S7P |
| 电流出入（IBL） |
140mA (Typ.) |
电压出入（VBL） |
19.2/20.4V (Typ./Max.) |
| 功耗 |
2.68W (Max.) |
背光寿命 |
- |
| 接口类型 |
端子 |
脚间距 |
3.5 mm |
| 接口数量 |
1 |
接口脚数(pin) |
2 |
| 连接器品牌及型号 |
日压端子 BHSR-02VS-1 |
背光驱动 |
无 |
| 4、翰彩液晶模组HSD101PFW5-C00包装详情 |
| 模组净重(g) |
265/275g (Typ./Max.) |
每箱数量(pcs) |
50 |
| 每箱净重(Kgs) |
- |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
464×359×317 mm (L×W×H) |
| *补充说明：以上HSD101PFW5-C00资料仅供参考，如个别参数不准确，可以联系我们客服提供HSD101PFW5-C00产品的规格资料，产品均以厂家PDF规格为准。 |
