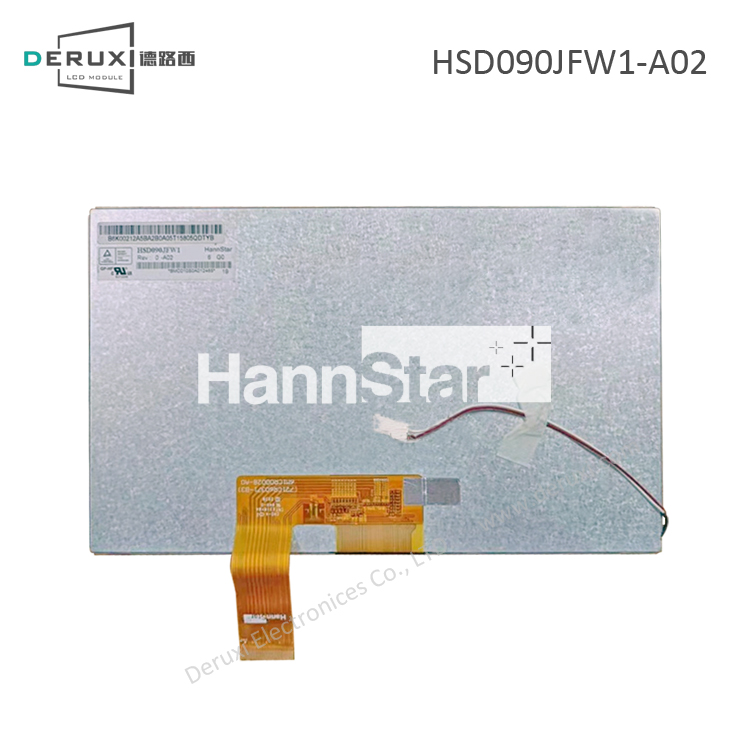

| 翰彩 HannStar HSD090JFW1-A02 参数详情 |
| 1、翰彩液晶模组HSD090JFW1-A02光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
IPS Pro，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (8-bit) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
196.608×114.15 mm (H×V) |
外观尺寸 |
211.1×126.5 mm (H×V) |
| 像素间距 |
0.192×0.19025 mm (H×V) [132PPI] |
外观厚度 |
5.7±0.3 mm |
| 宽高比 |
17:10 (H:V) |
风景肖像 |
风景模式 |
| 2、翰彩液晶模组HSD090JFW1-A02信号详情 |
| 电流输入（IDD） |
26/44/1/-2mA (Typ.)(IDD/AIDD/IGH/IGL) |
电压输入（VCC） |
3.3/12.5/23/-10V (Typ.)(VDD/AVDD/VGH/VGL) |
| 功耗 |
- |
信号类型 |
LVDS (1 ch, 8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
40 |
| 连接器品牌及型号 |
- |
| 3、翰彩液晶模组HSD090JFW1-A02背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S13P |
| 电流出入（IBL） |
338mA (Typ.) |
电压出入（VBL） |
9/9.6V (Typ./Max.) |
| 功耗 |
3.04W (Max.) |
背光寿命 |
15K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
- |
| 接口数量 |
1 |
接口脚数(pin) |
2 |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、翰彩液晶模组HSD090JFW1-A02包装详情 |
| 模组净重(g) |
226g (Typ.) |
每箱数量(pcs) |
60 |
| 每箱净重(Kgs) |
13.56 |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
568×308×356 mm (L×W×H) |
| *补充说明：以上HSD090JFW1-A02资料仅供参考，如个别参数不准确，可以联系我们客服提供HSD090JFW1-A02产品的规格资料，产品均以厂家PDF规格为准。 |
