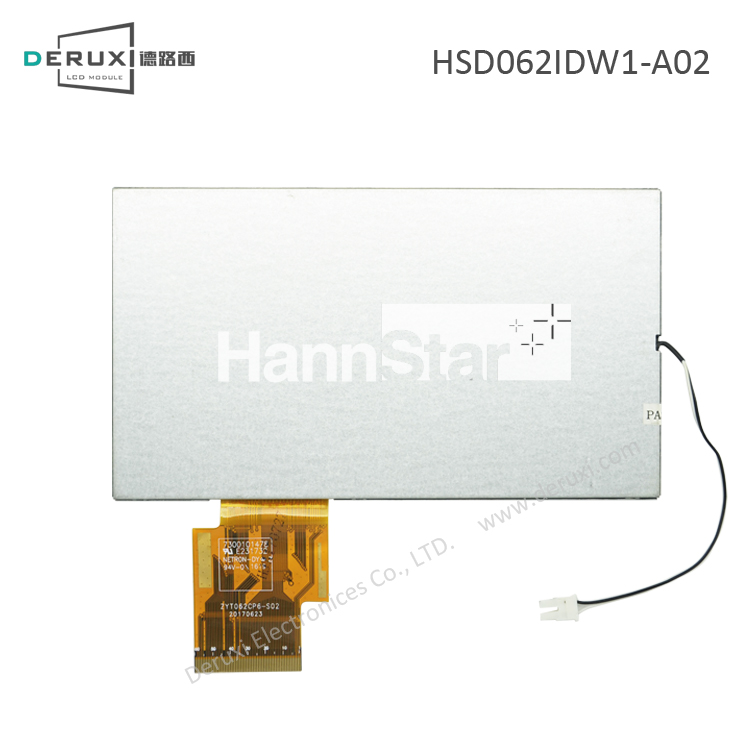

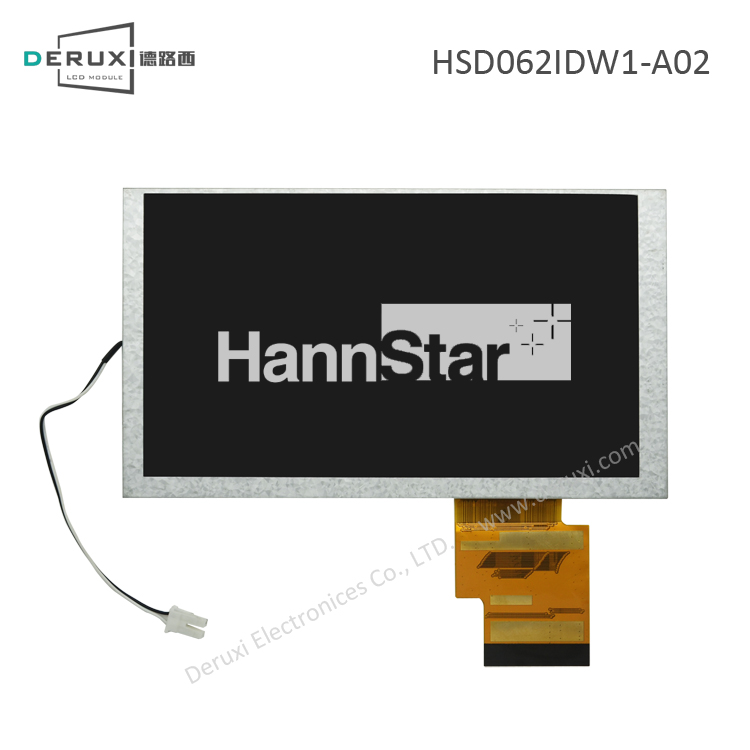

| 翰彩 HannStar HSD062IDW1-A02 参数详情 |
| 1、翰彩液晶模组HSD062IDW1-A02光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
6 o'clock |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
| 工作温度 |
-20~70℃ |
储存温度 |
-30~80℃ |
| 显示区域 |
137.52(W)×77.232(H) mm |
外观尺寸 |
155.2(W)×88.2(H) mm |
| 像素间距 |
0.1719×0.1609 mm [150PPI] |
外观厚度 |
5.0±0.3 mm |
| 宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
| 2、翰彩液晶模组HSD062IDW1-A02信号详情 |
| 电流输入（IDD） |
12.37/13.6/0.1/0.37mA (Typ.)(ICC/AIDD/IGH/IGL) |
电压输入（VCC） |
3.3/10.0/15.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 功耗 |
- |
信号类型 |
TTL (1 ch, 6/8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
60 |
| 连接器品牌及型号 |
- |
| 3、翰彩液晶模组HSD062IDW1-A02背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S7P |
| 电流出入（IBL） |
140mA (Typ.) |
电压出入（VBL） |
10.5V (Typ.) |
| 功耗 |
1.47w(Typ.) |
背光寿命 |
20K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
3.5 mm |
| 接口数量 |
1 |
接口脚数(pin) |
2 |
| 连接器品牌及型号 |
日压端子 BHSR-02VS-1 |
背光驱动 |
无 |
| 4、翰彩液晶模组HSD062IDW1-A02包装详情 |
| 模组净重(g) |
120g (Typ.) |
每箱数量(pcs) |
80 |
| 每箱净重(Kgs) |
9.6 Kgs |
每箱毛重(Kgs) |
9.9±1.0 Kgs |
| 外箱尺寸 |
418×364×266 mm |
| *补充说明：以上HSD062IDW1-A02资料仅供参考，如个别参数不准确，可以联系我们客服提供HSD062IDW1-A02产品的规格资料，产品均以厂家PDF规格为准。 |
